在納米材料研發與性能優化的精密探索中，超分辨顯微鏡憑借其突破光學衍射極限的成像能力，成為揭示納米尺度缺陷與界面奧秘的核心工具。傳統光學顯微鏡受限于約200納米的分辨率瓶頸，而超分辨顯微鏡通過創新光學技術與算法，將分辨率提升至數十納米甚至亞納米級，為納米材料研究開辟了新維度。本文將從技術原理、核心優勢及納米材料分析中的典型應用場景三方面，系統闡述超分辨顯微鏡如何重塑我們對納米世界的認知。

一、超分辨顯微鏡的技術原理與核心優勢

超分辨顯微鏡通過以下技術路徑突破光學分辨率極限：

結構光照明顯微鏡（SIM）：利用空間結構化照明光場與樣品相互作用，通過計算重構獲取高頻信息，實現分辨率提升至約100納米；

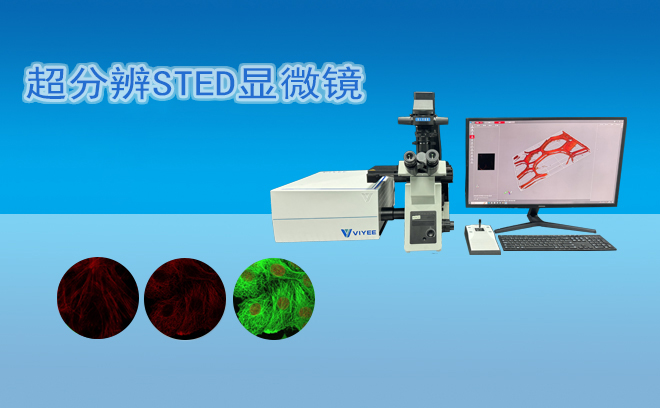

受激發射損耗顯微鏡（STED）：通過兩束激光（激發光與損耗光）協同作用，抑制熒光發射區域，實現分辨率突破至約30納米；

隨機光學重構顯微鏡（STORM）/光激活定位顯微鏡（PALM）：基于單分子定位技術，通過稀疏激活熒光分子并多次成像，*終合成超分辨率圖像，分辨率可達20納米以下。

相較于傳統顯微技術，超分辨顯微鏡的核心優勢體現在：

納米級分辨率：突破光學衍射極限，可清晰解析納米材料中的晶界、位錯、第二相粒子等微觀特征；

三維成像能力：通過軸向掃描與多層成像，可重構樣品的三維形貌，直觀展示缺陷的空間分布與界面形貌；

多模態成像兼容性：可集成熒光成像、光譜分析等功能，實現“形貌-成分-功能”關聯分析。

二、超分辨顯微鏡在納米材料分析中的典型應用場景

1. 納米材料缺陷檢測與表征

晶界與位錯分析：超分辨顯微鏡可觀察金屬納米顆粒、半導體納米線等材料中的晶界結構、位錯密度及運動軌跡，為材料強化機制研究提供數據支撐。例如，在納米孿晶銅研究中，STED顯微鏡通過高分辨率成像揭示了孿晶界的臺階結構，為優化材料強度與塑性提供理論依據。

孔隙與裂紋檢測：超分辨顯微鏡可檢測納米多孔材料（如MOF、COF）中的孔隙形貌、連通性及裂紋萌生位置，評估其對材料性能的影響。在鋰離子電池電極材料研究中，SIM顯微鏡通過三維成像技術重構了電極表面的微裂紋網絡，為優化充放電循環性能提供指導。

2. 納米材料界面分析與調控

異質界面結構解析：超分辨顯微鏡可觀察納米復合材料（如石墨烯/金屬、量子點/聚合物）中的界面形貌、成分過渡層及結合狀態，分析其對載流子傳輸、力學性能的影響。例如，在鈣鈦礦太陽能電池研究中，STORM顯微鏡通過熒光成像技術揭示了鈣鈦礦層與電子傳輸層之間的界面缺陷，為界面鈍化策略提供依據。

表面修飾與功能化研究：超分辨顯微鏡可觀察納米材料表面修飾分子（如配體、聚合物）的分布、取向及覆蓋率，評估其對材料穩定性、生物相容性的影響。在納米藥物載體研究中，PALM顯微鏡通過單分子定位技術，實現了對載體表面PEG鏈密度的定量分析，為優化藥物遞送效率提供數據支撐。

3. 納米材料動態過程觀測

相變與自組裝研究：超分辨顯微鏡可實時觀察納米材料在熱處理、溶劑蒸發等過程中的相變行為（如結晶、相分離）與自組裝動力學，揭示其微觀機制。例如，在嵌段共聚物自組裝研究中，SIM顯微鏡通過高速成像技術捕捉了膠束的動態融合與分裂過程，為設計有序納米結構提供理論指導。

納米催化反應監測：超分辨顯微鏡可觀察催化劑表面活性位點的動態變化（如氧化態、吸附物種），分析其對催化反應路徑的影響。在單原子催化研究中，STED顯微鏡通過高分辨率成像揭示了單原子催化劑的動態重構過程，為優化催化性能提供數據支撐。

三、超分辨顯微鏡的技術發展趨勢

隨著納米材料向多功能化、智能化方向發展，超分辨顯微鏡技術也在持續迭代：

多技術融合：超分辨顯微鏡與電子顯微鏡、光譜技術融合，形成“光學-電子”聯用系統，實現從納米到微米尺度的跨尺度成像與分析；

活細胞成像與原位分析：結合微流控芯片與溫控系統，超分辨顯微鏡可實現納米材料在生理環境中的動態過程觀測，為生物醫學應用提供數據支撐；

AI輔助分析與自動化：結合深度學習算法，超分辨顯微鏡可實現圖像自動去噪、特征自動識別等功能，提高數據分析效率與準確性。

從納米材料缺陷檢測到界面調控，從靜態結構表征到動態過程觀測，超分辨顯微鏡以其突破性的成像能力，為納米材料研究提供了全新的視角與工具。未來，隨著多學科交叉融合的深入，超分辨顯微鏡將在能源存儲、柔性電子、量子技術等前沿領域發揮更大作用，持續推動納米材料科學的創新與突破。
